23CJ87-1《采光、通風、消防排煙天窗（一）》涵蓋11類天窗系統，是工業廠房天窗設計、施工、驗收的重要依據。熟練掌握23CJ87-1天窗圖集，能有效規避施工中的選型不當、防水失效、消防聯動不達標等常見風險。

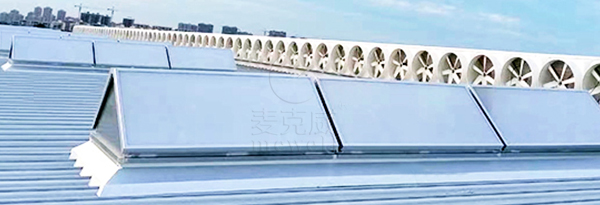

選型環節，需嚴格對照23CJ87-1天窗圖集明確的11類天窗適用場景。三角型排煙窗主打消防排煙，中庭采光排煙窗適配大型中庭空間，防雨型排煙窗可滿足雨天通風需求。若忽略功能匹配，極易出現排煙面積不足、通風效率低下等問題。同時要核對圖集里的抗風壓、抗雪荷載參數，結合項目所在地氣候條件選定型號，避免因參數不達標引發安全隱患。

防水是廠房天窗施工的重中之重，23CJ87-1明確天窗使用“結構防水”技術。施工時需參照圖集節點構造，做好基座泛水、密封膠嵌縫等關鍵工序。金屬屋面洞口長度超4m時，要按要求增設橫向拉筋，防止屋面變形導致天窗漏水。此外，基座高出屋面面層需不少于250mm，上下左右安裝誤差控制在±3mm內，從源頭規避滲漏風險。

消防聯動施工必須遵循圖集規范，確保排煙通風天窗與消防控制系統有效對接。天窗供電需采用AC220V電源，消防開窗信號需滿足DC24V持續電源信號或無源常開干接點信號要求。布線時選用規定規格的耐火線纜，分線盒預留足夠余量，嚴禁管內線纜接頭，保障火災時天窗能快速開啟排煙。

總之，23CJ87-1天窗圖集是廠房天窗工程的“施工指南”，從選型、安裝到驗收全程對照執行，可切實保障天窗系統安全穩定運行。
